УСТРОЙСТВА ДЛЯ ПРОВЕРКИ МИКРОСХЕМ И ТРАНЗИСТОРОВ, ПРИМЕНЯЕМЫХ В ТЕЛЕФОННЫХ АППАРАТАХ


Часто возникает необходимость проверить работоспособность микросхемы или транзистора перед установкой в схему, или удостовериться в исправности выпаянных элементов схемы.

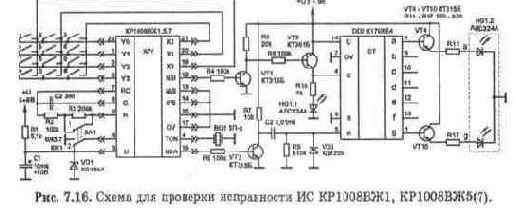

На рис. 7.16 приведена схема устройства, позволяющего произвести проверку микросхем КР1008ВЖ1, КР1008ВЖ5, КР1008ВЖ7, КР1064ВЖ6, КР1064ВЖ7.


Для подключения проверяемой микросхемы предусмотрена панель, в которую вставляется ИС при проверке. Питание схемы осуществляется напряжением 5 - 9 В. Резистор R1, конденсатор С1 и стабилитрон VD1 обеспечивают проверяемую ИС напряжением питания 3 В.

Цоколёвка микросхем КР1008ВЖ6 и КР1008ВЖ7 одинакова, что позволяет проверять их без каких-либо дополнений. Цоколёвка ИС КР1008ВЖ1 отличается от их цоколёвки назначением двух выводов - 6 и 16.

Вывод 15 в ИС КР1008ВЖ1 - вход "отбой" (HS), а в ИС КР1008ВЖ5 и КР1008ВЖ7 - вход установки частоты набора - 10/20 Гц (DRS). Так как функцию "отбой" можно осуществлять кнопкой "#" клавиатуры, то вывод 15 подключается к общему проводу.

Вывод 6 в ИС КР1008ВЖ1 - вход напряжения питания (U), а в ИС КР1008ВЖ5 и КР1008ВЖ7 - вход "отбой" (HS).

Переключатель SA1 в нижнем (по схеме) положении контактов позволяет осуществлять проверку ИС КР1008ВЖ1, а в верхнем - КР1008ВЖ5 и КР1008ВЖ7.

При проверке ИС КР1008ВЖ1 на вывод 6 подаётся напряжение со стабилитрона VD1, а при проверке ИС КР1008ВЖ5 и КР1008ВЖ7 вывод 6 соединяется с общим проводом.

Поскольку при тех же параметрах времязадающей цепи (С2 и R2) частота набора у ИС КР1008ВЖ5 и КР1008ВЖ7 в три раза выше, то для обеспечения номинальной частоты набора второй контакт SA1 подключает при проверке этих микросхем в цепи генератора дополнительно резистор R3.

С выхода импульсного ключа ИС DD1 (вывод 12) импульсы набора через согласующие транзисторы VT1 и VT3 поступают на вход "С" счетчика DD2 (вывод 4), определяющего число импульсов, поступивших с выхода ИК ИС, и формирующего сигналы управления семисегментным светодиодным индикатором HG1. Светодиодный индикатор отображает число принятых импульсов в десятичном виде.

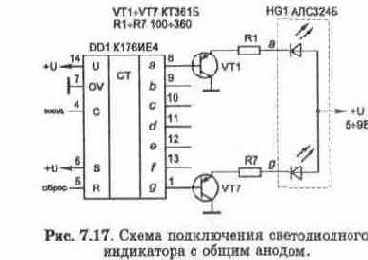

Транзисторы VT4 - VT10 согласуют выход счетчика - дешифратора со светодиодным индикатором, номинальный ток которого обеспечивают резисторы R11 - R 17. Импульсы набора изменяют состояние счетчика по спаду положительных импульсов на входе "С" (вывод 4). Светодиод VD2 мигает с частотой 10 Гц,во время следования импульсов набора. В качестве него можно использовать точку светодиодной матрицы HG1. С выхода разговорного ключа ИС DD1 (вывод 18) отрицательный перепад импульса инвертируется транзистором VT2 и поступает на дифференцирующую цепь С2, R10. Короткий импульс положительного напряжения, сформированный ею, поступает на вход R DD2 (вывод 5) и устанавливает счетчик в исходное состояние перед началом каждой серии импульсов набора. В схеме применён индикатор АЛС324А с общим катодом. Вместо него могут быть использованы индикаторы АЛ304А,Б,В, АЛС321А, АЛС313А, АЛС314А, АЛСЗЗЗА.В, АЛС339А. Светодиодные матрицы с общим анодом -АЛ304Г, АЛС321Б, АЛС324Б, АЛСЗЗЗБ.Г следует включать по схеме, приведённой на рис. 7.17. Высокочувствительные индикаторы типа АЛ304Г можно включать непосредственно к выходам микросхемы, как показано на рис. 7.18. Однако из-за разброса тока короткого замыкания микросхем, не нормируемого техническими условиями, яркость свечения индикаторов может быть различной. Идентичности яркости свечения частично можно достичь подбором напряжения питания индикаторов. Для согласования выходов микросхемы К176ИЕ4 со светодиодными индикаторами, имеющими общий анод можно использовать микросхемы К176ПУ1, К176ПУ2, К176ПУЗ, К561ПУ4 и К561ЛН2, как показано на рис. 7.19.

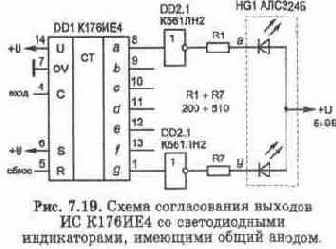

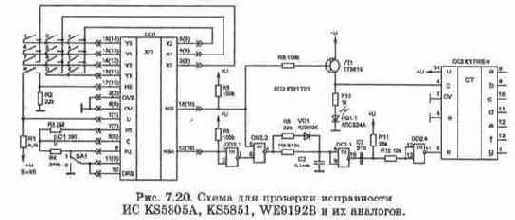

При использовании неинвертирующих микросхем (К176ПУЗ, К561ПУ4) вход S (вывод 8) К176ИЕ4 следует соединить с входом U, а при использовании инвертирующих (К176ПУ1, К176ПУ2, К561ЛН2) - с общим проводом. На рис. 7.20 представлена схема для проверки работоспособности двух наиболее распространенных групп зарубежных ИС. В первую входят ИС KS5805A, KS5851 и их аналоги, приведенные в таблице 6.2. Во вторую - WE9192B и ее аналоги. Микросхема KS5805A имеет 18 выводов, а WE9192B -16 выводов.


Но её цоколёвка повторяет цоколёвку KS5805A за исключением выводов 9 - M/S



и 10 - DRS, которые у нее отсутствуют. На рис. 7.20 в скобках указаны номера выводов для ИС WE9192B. Переключатель SA1 служит для выбора типа проверяемой микросхемы. В положении "1" проверяются микросхемы второй группы, в положении "2" - первой. Работа устройства осуществляется следующим образом. Импульсы набора отрицательной полярности с выхода импульсного ключа NSI (вывод 18 для KS5805A и 16 для WE9192B) проверяемой ИС инвертируются транзистором VT1 и поступают на вход "С" (вывод 4) счетчика-дешифратора К176ИЕ4. Как и в предыдущей схеме число пришедших импульсов отображается на индикаторе. В проверяемых микросхемах выход разговорного ключа NSA (вывод 12 для KS5805A и 10 для WE9192B) формирует импульс на весь период набора. Для осуществления начальной установки счетчика после набора каждой цифры имеется формирователь сброса на микросхеме DD2. С выхода разговорного ключа NSA импульс отрицательной полярности через инвертор на элементе DD2.1 управляет ключом на элементе DD2.2, разрешающим прохождение импульсов набора на интегрирующую цепочку R8, R9, VD1, С2. Элементы цепочки рассчитаны таким образом, чтобы импульсы набора не позволяли разрядиться конденсатору С2, поддерживающему на время следования импульсов набора одной цифры потенциал логической "1" на входе инвертора DD2.3. За период межсерийной паузы конденсатор С2 разряжается до уровня переключения логического элемента DD2.3. Дифференцирующая цепочка на выходе последнего формирует короткий отрицательный импульс, который инвертируется элементом DD2.4 и устанавливает счетчик в исходное состояние. Для проверки работоспособности транзисторов можно применить простое и надёжное устройство, в основу которого положено использование импортного трехвыводного пьезоизлучателя. Схема устройства приведена на рис. 7.21. Схема не критична к напряжению питания, которое может быть в пределах 5 - 15 В. В верхнем по схеме положении переключателя SA1 проверяются транзисторы структуры р-n-р, а в нижнем - n-р-n.Если транзистор исправен и цоколёвка совпадает с указанной. Вы услышите тональный сигнал пьезоизлучателя BQ1 частотой около 3,5 кГц. Схема позволяет не только определять исправность транзисторов, но и определять структуру и цоколёвку транзисторов, на которые нет справочных данных, так как неправильное включение не выводит транзисторы из строя.
