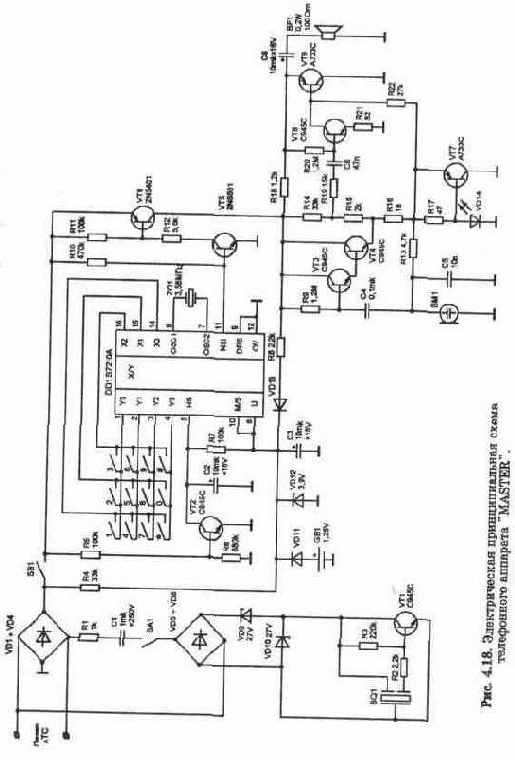

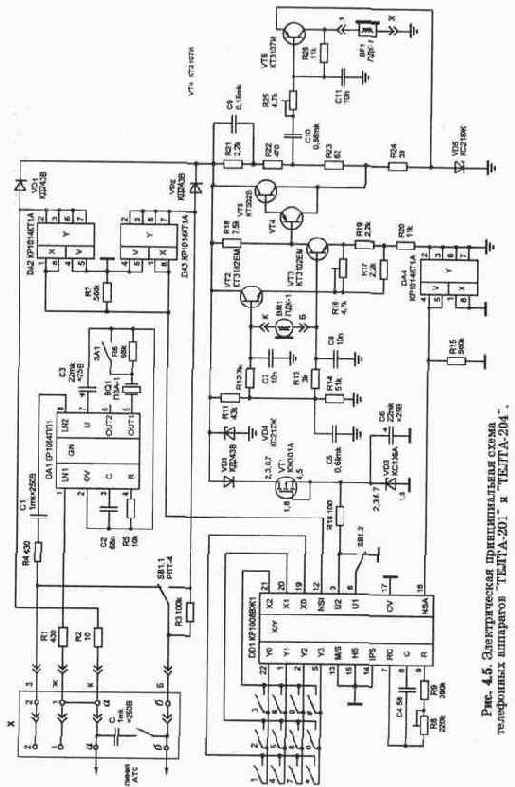

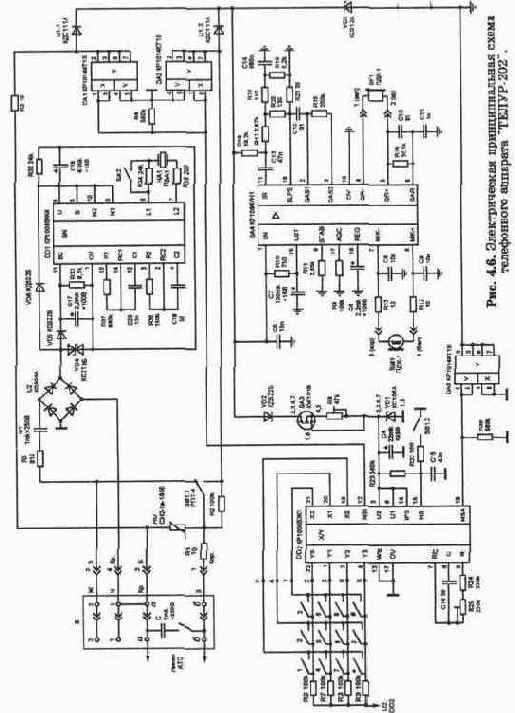

ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ЗАРУБЕЖНЫХ ТА


Схема, представленная на рис. 4.7 применяется в телефонах-трубках и практически не встречается в ТА настольного типа. Единственным достоинством этой схемы является простота. Все остальное, к сожалению, - недостатки. Транзисторы VT2, VT3 с резисторами R9, R10, R11 представляют собой схему импульсного ключа, работа которого была рассмотрена в разделе 3.4 (рис. 3.34). Транзистор VT2 в этой схеме дополнительно согласует выходной сигнал микрофона со входом транзистора VT4, который усиливает сигнал микрофона по току. Транзистор VT3 работает в ключевом режиме и никаких других функций не выполняет.

Из-за отсутствия усилителя принимаемого сигнала с линии слышимость в ТА, использующих такую схему, достаточна низкая. Устранить этот недостаток можно применив динамическую головку, но в этом случае ослабнет сигнал микрофона. Схема такого типа может использоваться только с теми ИС ЭНН, выход ИК которых выполнен с открытым стоком. Она отличается от других схем повышенным напряжением линии в разговорном режиме (10 - 15 В).

Напряжение питания (порядка 3 В) электретного микрофона снимается с резистора R14. Конденсатор С5 в цепи динамической головки BF1 - разделительный.

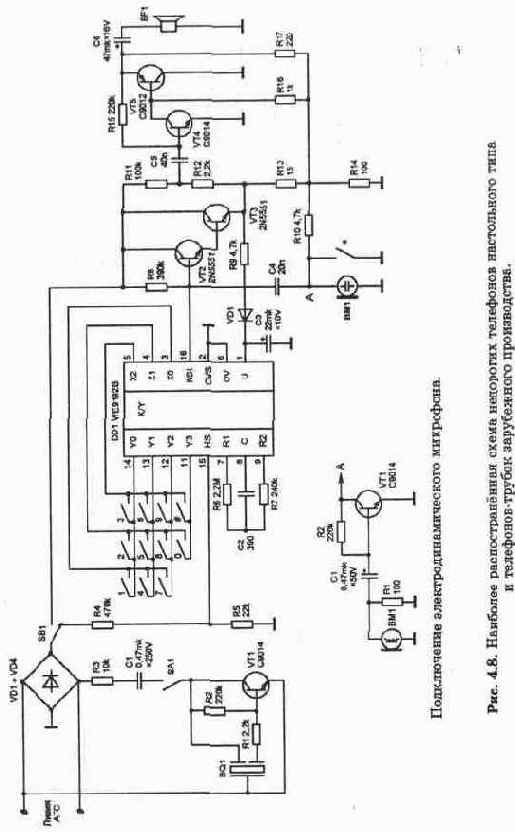

На рис. 4.8 приведена схема, которая наиболее часто встречается в ТА настольного типа и телефон-трубках производства стран Юго-Восточной Азии. Схема применяется с различными микросхемами номеронабирателя (KS5805A, KS5851, UM9151-3 и т. п.). Функциональные узлы этой схемы подробно рассмотрены в соответствующих главах.

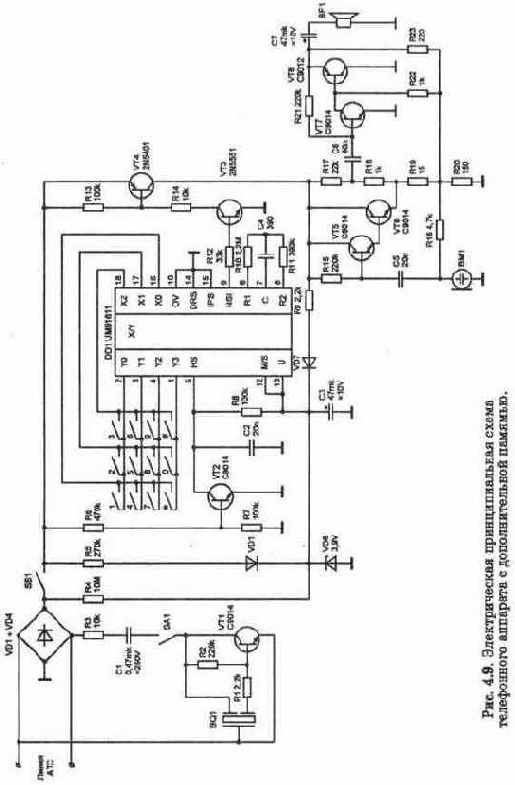

На рис. 4.9 приведена схема ТА с дополнительной памятью на 10 номеров. Порядок работы с дополнительной памятью описан в разделе 2.8. Работа ИК описана в разделе 3.4 (рис. 3.34). Разговорный узел выполнен по типу схемы, приведенной на рис. 3.36 раздела 3.5. Довольно часто в этой схеме применяется и разговорный узел, приведенный на рис. 3.38.

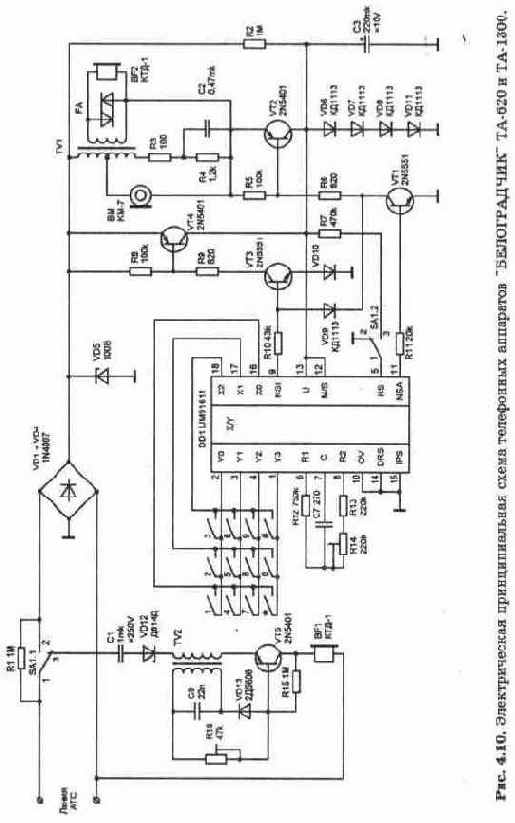

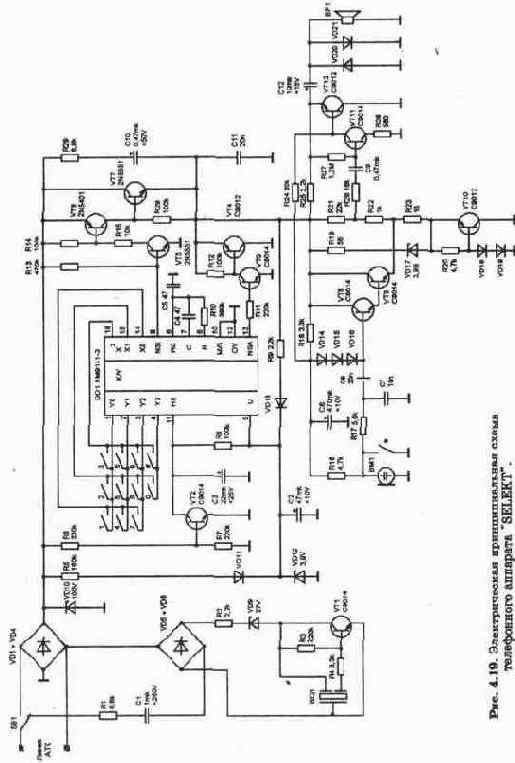

На рис. 4.10 представлена схема телефона "БЕЛОГРАДЧИК" производства Болгарии с дополнительной памятью на 10 номеров. Схема имеет хорошие характеристики разговорного узла.

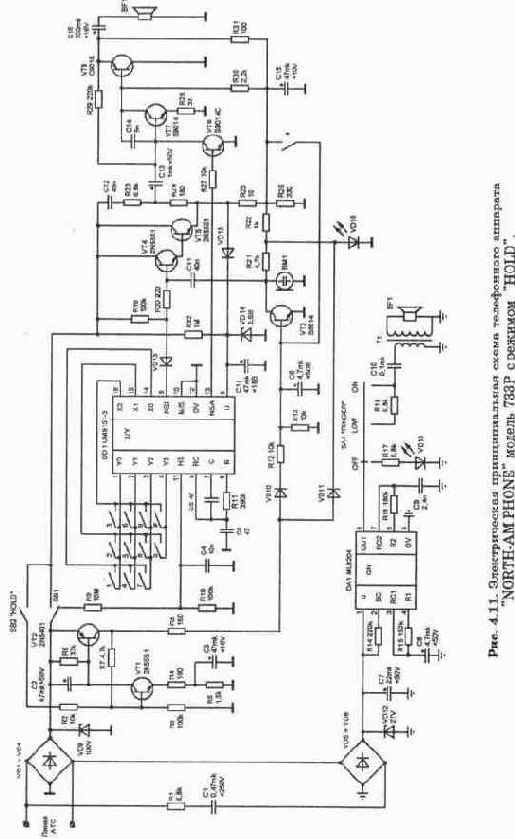

Стабилитрон VD5 - защитный. Диод VD9 в азговорном режиме блокирует импульсный ключ, поскольку в этом режиме на выходе NSI (вывод 9) ИС DD1 напряжение "высокого" уровня. Во время набора номера разговорный узел отключается транзисторами разговорного ключа VT1, VT2. Катод диода VD9 при этом отключается от нулевого провода, разрешая работу импульсного ключа выполненного на транзисторах VT3, VT4. Питание ИС обеспечивается диодами VD6 - VD8, VD11. На рис. 4.11 приведена схема ТА с режимом "HOLD". Этот режим работает следующим образом. В разговорном режиме, когда трубка снята, транзисторы VT1,VT2 - заперты. При нажатии кнопки "HOLD" открывается транзистор VT1, который открывает транзистор VT2. Через открытый транзистор VT2, резистор R8, R12 и диод VD10 протекает ток и открывает транзистор VT3. Транзистор VT3 шунтирует микрофон ВМ1. Одновременно увеличивается ток через светодиод VD16, яркость свечения которого увеличивается. Теперь, если уложить трубку на аппарат, переключатель SB1 вернется в исходное состояние, показанное на схеме. При этом подключение к линии будет удерживаться по цепи: открытый транзистор VT2, резистор R8, диод VD11, светодиод VD16. В атом режиме можно перейти к параллельному телефону и продолжить разговор. При снятии трубки на параллельном телефоне, последний подключается к линии, и являясь дополнительным сопротивлением, понижает напряжение линии. Так как напряжение на конденсаторе С2 в этот момент не изменилось, то больший потенциал на базе транзистора VT2 закрывает его и первый телефон отключается от линии. На рис. 4.12 приведена схема ТА с частотным набором. По своему построению схема весьма сходна со схемой, приведенной на рис. 4.8 и отличается от неё лишь тем, что управление работой АТС осуществляется многочастотным кодом 2 из 8, а не посылками напряжения постоянного тока. На рис. 4.13 представлена схема ТА, выполненного на базе микросхемы UM9151. Напряжение смещения на выходе импульсного ключа с открытым стоком (вывод 9) подаётся с логического выхода разговорного ключа ИС (вывод 13) через резистор R16.

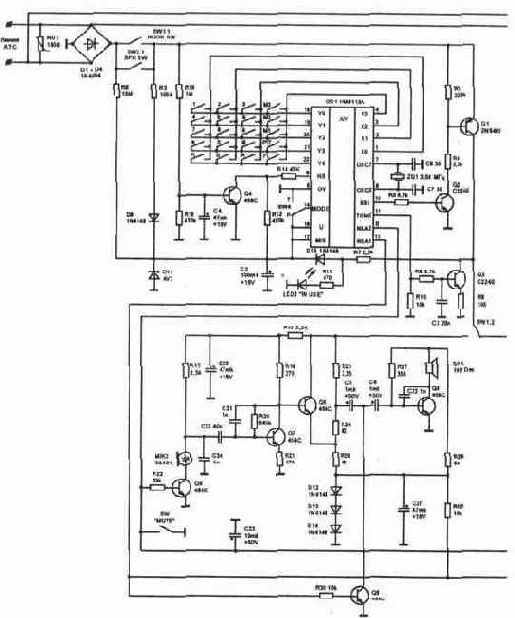

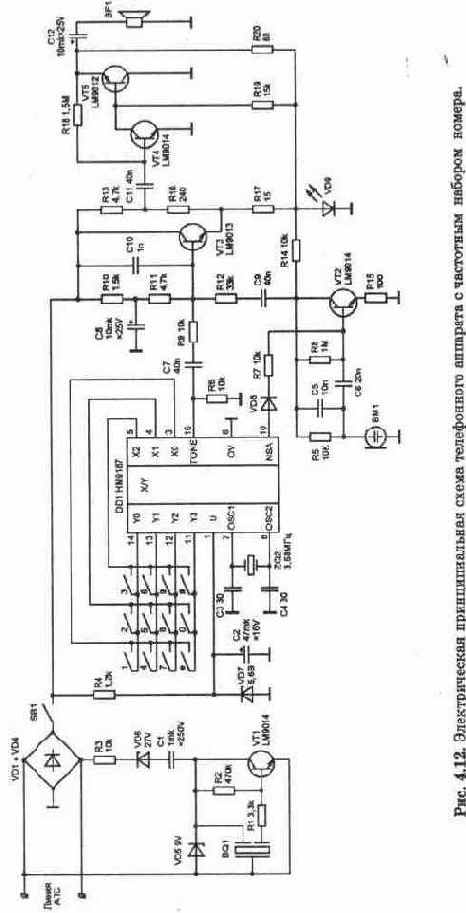

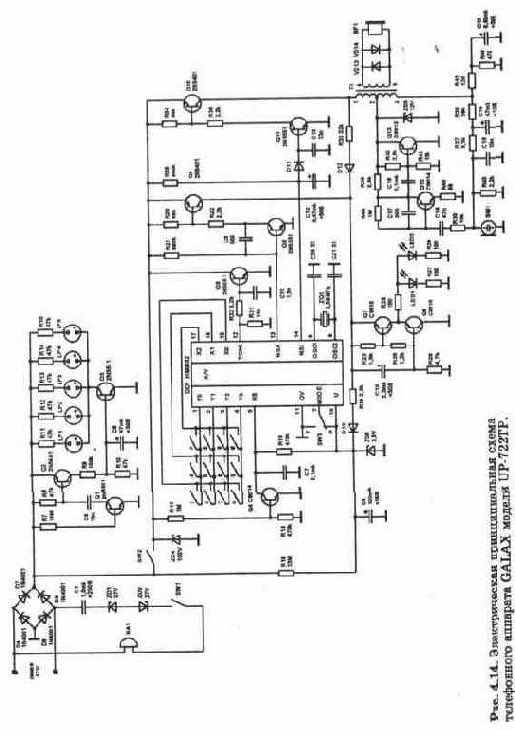

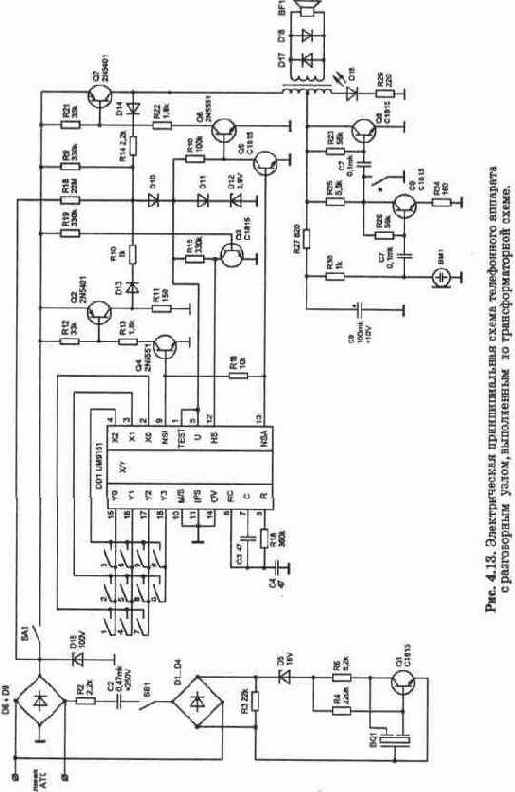

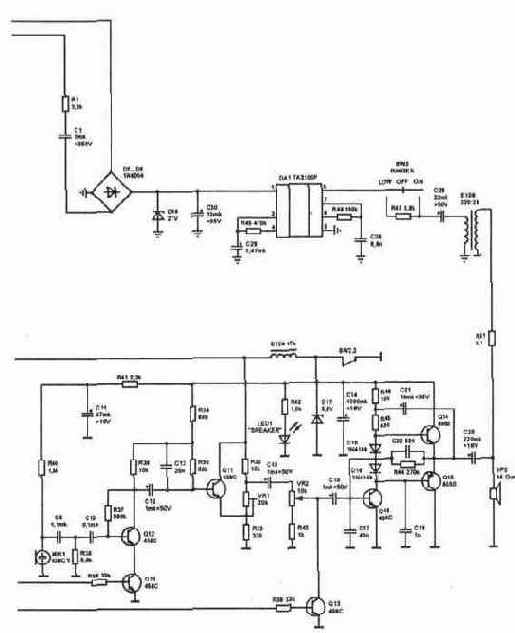

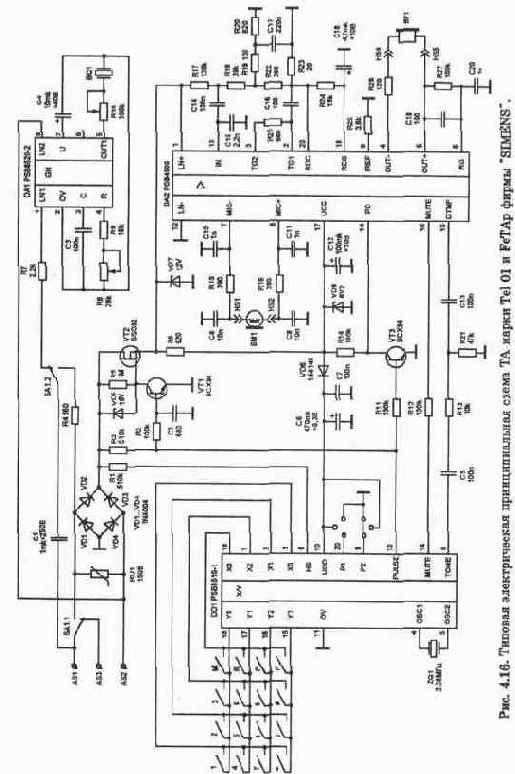

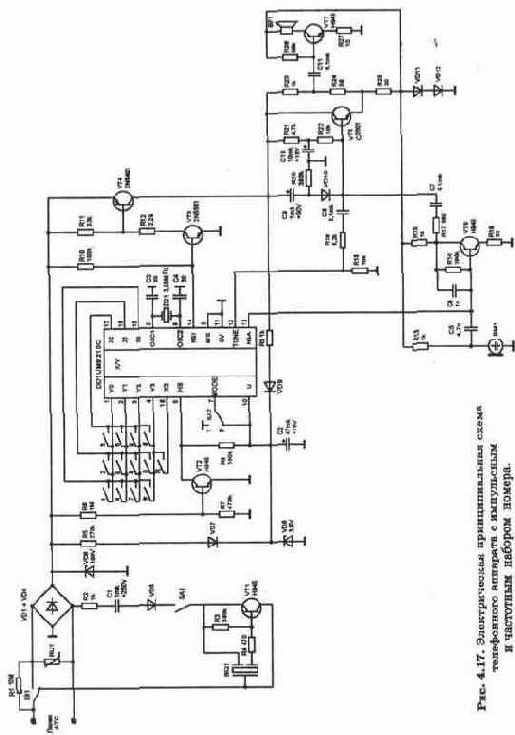

Такое включение ИК исключает непосредственное воздействие напряжения линии на выход ИК ИС, что снижает вероятность выхода микросхемы номеронабирателя из строя. На рис. 4.14 приведена схема телефонного аппарата "GALAX" модели UP-722ТР. Корпус ТА выполнен из прозрачной пластмассы. При поступлении сигнала индукторного вызова разноцветные неоновые лампочки LP1 - LP5 выполняют функцию световой индикации вызова. В разговорном режиме и во время набора номера светодиоды LED1 и LED2 осуществляют подсветку клавиатуры телефона. В ТА, схема которого приведена на рис. 4.15, предусмотрена возможность работы как в импульсном (PULSE), так и в частотном (TONE) режимах. Порядок программирования ИС НМ9112А рассмотрен в разделе 2.9. Разговорный узел ТА состоит из двух независимых узлов, один из которых обеспечивает работу с трубкой, другой - режим "HANDSFREE" , т.е. работу со встроенными в корпус ТА микрофоном и динамической головкой, что дает возможность вести разговор по телефону не снимая трубки и иметь свободные руки. В левом, по схеме, положении переключателя SW1.2 подключена телефонная трубка, в правом осуществляется режим "HANDSFREE". На рис. 4.16 приведена типовая электрическая принципиальная схема ТА марки Tel 01 и FеТАр фирмы "SIEMENS". Основное отличие схемы в том, что импульсный ключ выполнен на р-канальном высоковольтном полевом транзисторе BSS92 (отечественный аналог - КП402А, выпускаемый АО "СВЕТЛАНА" в г. С. Петербурге). ИС разговорного узла PSB4500 функционально не отличается от ИС ТЕА1068, подробно рассмотренной в главе 3. ИС PSB8510-1 представляет собой тонально-импульсный номеронабиратель, работа которого программируется выводами 9 и 20 (подключением к плюсу питания, общему выводу или остаются неподключенными). Подключением Р1 и Р2 по схеме рис. 4.16 задаётся по умолчанию импульсный режим работы ИС, импульсный коэффициент 1,5 и программируемая пауза при наборе номера 3 с. Подробно телефонные микросхемы фирмы SIEMENS" будут рассмотрены в следующем издании. Работа узлов схем, приведенных на рис. 4.17 - 4.19, подробно описана в соответствующих разделах.
