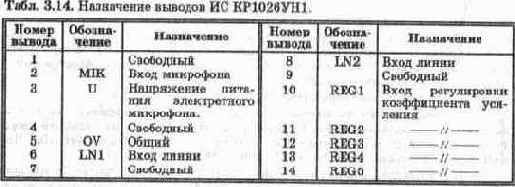

ИС КР1028УН1 производит з-д "ГРАВИТОН" в г. Черновцы. Она предназначена для усиления сигнала звуковой частоты электретного микрофона с согласующим каскадом в составе телефонного аппарата. Цоколёвка ИС КР1026УН1 приведена на рис. 3.58, назначение выводов в табл. 3.14. Основные технические данные. - минимальный ток потребления 5 мА; - максимальный ток потребления 100 мА; - входное сопротивление усилителя от 9 до 12 кОм: - коэффициент усиления напряжения от 37 до 41 дБ; - постоянное напряжение на выходе питания элек-

третного микрофона (выводы 3 и 5) от. 4,8 до 7,0 В; - напряжение шумов на выходе не более 130 мВ; - коэффициент гармоник не более 3%.

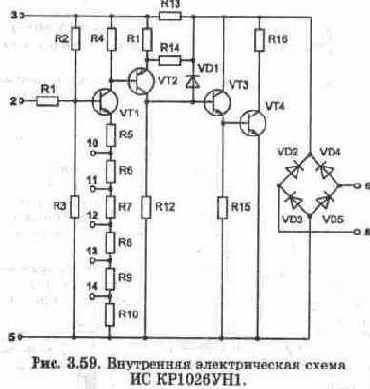

Внутренняя электрическая схема ИС КР1026УН1 приведена на рис. 3.69. Диодный мост не входе усилителя позволяет подключать ИС не зависимо от полярности напряжения на входе. Первый каскад усиления выполнен на транзисторе VT1. Резисторы R2 и R3 задают смещение на базе транзистора VT1. Коэффициент усиления каскада определяется отношением резисторов в цепи коллектора и эмиттера. Таким образом, замыкая один из выводов 10, 11,12, 13 или 14 с выводом 5 можно изменять коэффициент усиления усилителя. Максимальное усиление схемы достигается замыканием выводов 10 и 5. На рис. 3.60 приведены два варианта схемы замены угольного микрофона в ТА на ИС КР1026УН1. В схеме на рис. 3.60,о используется микрофон с отдельным выводом питания, а на

рис. 3.60,б применяется электретный микрофон с двумя выводами. Резистор R2 задаёт ток питания электретного микрофона. Конденсатор С1 сглаживает пульсации напряжения питания электретного микрофона.
