SIM Reader
60. SIM Reader COM (вариант 2)

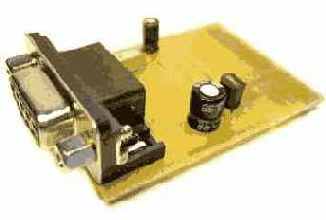

Рис.1 SIM Reader
Предлагаемый SIM Reader также имеет три частоты сканирования (3.57Мгц, 7.14Мгц и 14.28Мгц), что позволяет еще быстрей сканировать сим-карты. Но в отличии от ранее представленых ридеров (57,58) выполнен в бескорпусном варианте, в виде платы из одностороннего стеклотекстолита, с широким картоприемником и может питаться как от ком-порта, так и от внешнего источника напряжения, например от блока питания компьютера.

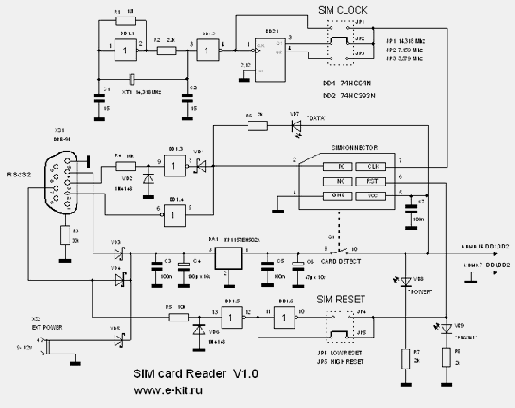

Принципиальная схема SIM Readera представлена на рис.2.
Рис.2
Программное обеспечение, инструкции пользователя и топология печатной платы в формате PCAD-2002 представлены на компакт-диске EVM Off-line Pro
57,58. SIM Reader

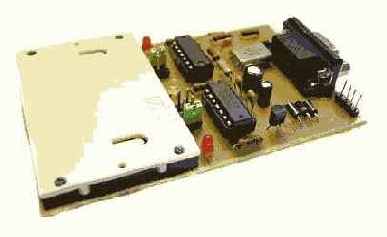

Рис.1 SIM Reader
Предлагаемый SIM Reader не требует внешнего источника питания, конструктивно размещен в пластиковом корпусе и в отличие от стандартных (3.57Мгц и 7.14Мгц) у этих ридеров добавлена третья (14.28Мгц) частота сканирования, что позволяет еще быстрей сканировать сим-карты. В настоящее время выпускается две модификации редеров, для COM-порта (код 57) и для USB-порта (код 58)
За основу SIM Readera была взята схема, аналогичная представленной на рис.2, но в отличии от нее имеет ряд отличий, например делитель, для получения дополнительных частот сканирования, а также дополнительную микросхему USB-интерфейса.

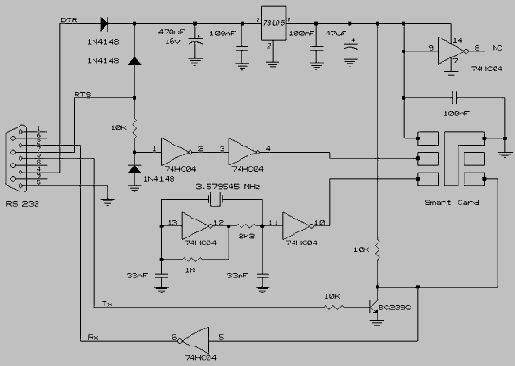

Рис.2
В комплект входит компакт-диск, с необходимым программным обеспечением и подробной инструкции пользователя.
см. также: SIM Card Reader USB light
61. SIM Reader COM (light)

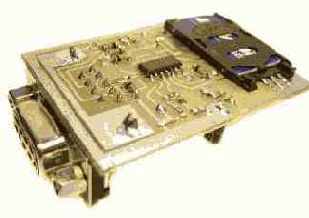

Рис.1 SIM Reader
SIM Reader COM (light) - собран по типовой схеме (рис.2) Конструктивно Reader выполнен в бескорпусном варианте, в виде платы из одностороннего стеклотекстолита, имеет стандартный картоприемник и не требует отдельного источника питания

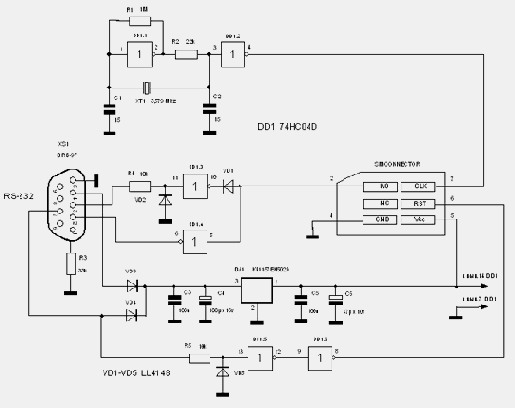

Принципиальная схема SIM Readera представлена на рис.2.
Рис.2
Программное обеспечение, инструкции пользователя и топология печатной платы в формате PCAD-2002 представлены на компакт-диске EVM Off-line Pro
62. Sim-card reader/writer. Программатор Мультисим карт
В отличии от SIM Reader и SIM Reader light программатор позволяет не только сканировать сим карты, в которых используется алгоритм закрытия COMP128v1, но и прошивать мультисим карты т.е. менять их прошивку.

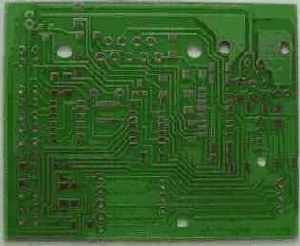

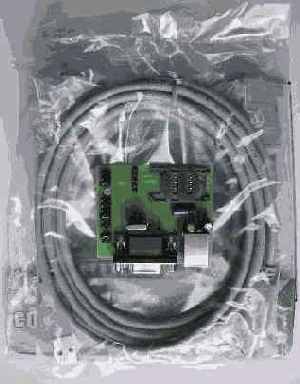

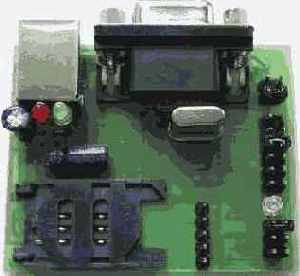

Рис.1 Sim-card reader/writer, Внешний вид программатора в сборе и печатной платы
Программатор поддерживает 5 скоростей сканирования 0.895МГц; 1.79МГц; 3.57МГц; 7.14МГц и 14.28МГц.
Сканируются практически все сим карты ВСЕХ GSM операторов мира, кроме карт Мегафон Сибирь (Новосибирск), новых карт TELE2, D2 и новых карт Московского Мегафона. Сим-карты Московского Мегафона копируются только в том, случае если они старого образца (белые, без логотипа), выпущенные до 29.04.2002г. Сим карты BEELINE и МТС сканируются все без исключения. После сканирования полученные данные помещаются в Мультисим карту.

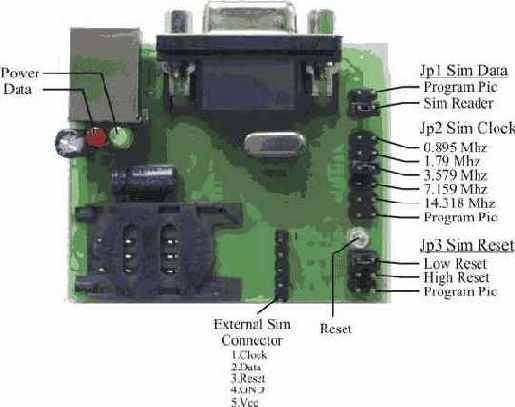

Рис.2 Назначение перемычек на плате.
Программатор, как и обычный Сим сканер, позволяет читать информацию с Сим карты и читать/изменять данные на Мультисим карте. Позволяет находить необходимые данные (коды Ki и IMSI) для добавления Ваших сим карт в Мультисим карту.
Комплектация:
- Программатор - 1 шт.
- Кабель для СОМ порта - 1 шт.
- USB кабель - 1 шт.
- Инструкция по эксплуатации и настройке - 1 шт.
- CD-диск c программным обеспечением - 1 шт.
Программатор может работать в 2 режимах:
Sim Reader (PHOENIX) - режим, предназначенный для чтения/записи GSM SIM CARDS, и записи в память EEPROM внутри Мультисим карты (PHOENIX / SMART MOUSE Mode). Положение перемычек в режиме Sim Reader:
Sim Clock - в положении 0.895, 1.79, 3.579, 7.159 или 14.318 MHZ (чем выше частота, тем быстрее идет процесс сканирования сим карт).
Sim Reset - в положении High Reset или Low Reset (зависит от настроек программ).
Sim Data - в положении Sim Reader.
Program Pic (JDM) - режим, предназначенный для программирования памяти FLASH / EEPROM процессора PIC внутри мультисим карты (JDM Mode). Положение перемычек в режиме Program Pic - все 3 перемычки нужно переставить в положение Program Pic.
64. SIM-Card Reader USB light
Рис.1 SIM Reader USB (light)
Предлагаемый SIM Reader не требует внешнего источника питания и дополнительных соеденительных шнуров, конструктивно размещен в пластиковом корпусе.
Рис.2 SIM Reader USB (light)
В комплект входит SIM-Reader, компакт-диск, с необходимым программным обеспечением (например GSM SIM Utility v5.1, SIM Card Editor) и подробной инструкции пользователя.
