Вложение пакетов Интернет в Ethernet- и IEEE пакеты

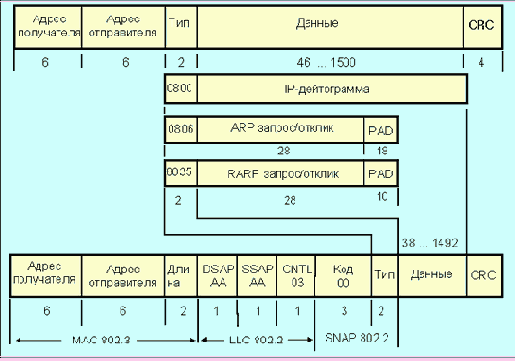

Рисунок 4.1.1.3.5. Вложение пакетов Интернет в Ethernet- и IEEE 802 пакеты


LLC - управление логической связью (logical link control); DSAP = 0xaa (destination service access point) - поле адреса доступа к службе получателя; SSAP = 0xaa (source service access point) - поле адреса доступа к службе отправителя; SNAP - протокол доступа к субсетям (subnetwork access protocol). PAD - поле заполнитель. В общем случае форматы полей DSAP и SSAP имеют вид, показанный на Рисунок 4.1.1.3.6 I/G = 0 - индивидуальный адрес, I/G =1 - групповой адрес; D - бит адреса службы места назначения, S - бит адреса службы отправителя; C/R =0 - команда, C/R =1 - подтверждение.
