Схемы каналов, использующих городскую телефонную сеть

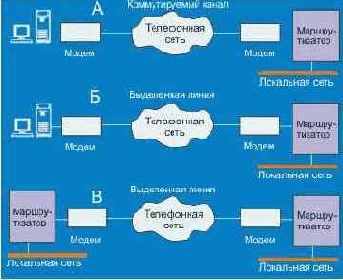

Рисунок 1.5. Схемы каналов, использующих городскую телефонную сеть




На Рисунок 1.5 показана схема построения сети с использованием исключительно соединений типа точка-точка. Это наиболее часто встречающийся, но не единственный вариант. Дорога 'от околицы до околицы' прокладывается там, где она нужна и теми, кому она нужна непосредственно, но, согласитесь, построить так магистраль Москва Санкт-Петербург нельзя. При построении крупных общенациональных и интернациональных сетей применяются сверхширокополосные каналы и схемы типа опорной сети (backbone). Узлы такой сети могут располагаться в каких-то крупных организациях или быть самостоятельными (принадлежать государственным PTT). Такие сети обычно базируются на протоколах SDH (Sonet). Информация в этих сетях передается в виде больших блоков (виртуальных контейнеров). Использование опорной сети обычно оправдано при организации интернациональных связей, но бывают и исключения. Примером такого исключения является Московская опорная сеть, построенная на основе FDDI (100Мбит/с) и объединяющая более десяти научных организаций (длина первой очереди около 30 км). Московская сеть выполнена по схеме с 'прозрачными' IP-мостами, обычно же более мощные опорные сети маршрутизируемы, то есть блоки данных адресуются конкретным узлам, где они разбираются и сортируются. Контейнер может содержать сообщения, адресованные разным получателям, что несколько противоречит идеологии протоколов TCP/IP. IP-пакеты могут вкладываться в эти контейнеры и транспортироваться до заданного узла опорной сети. Классическим примером опорной сети является E-bone (Европейская опорная сеть). Эта сеть объединяет 27 стран (России в этом списке нет) и более 60 сервис-провайдеров, пропускная способность для различных участков лежит в пределах 2-34Мбит/с. Опорная сеть подобна международной автомагистрали, по ней добираются до ближайшего к точке назначения узла, а далее по 'проселочным' каналам до конечного адресата.

Резкое увеличение передаваемых объемов информации в локальных и региональных сетях привело к исчерпанию имеющихся ресурсов, а реальные прогнозы потребностей указывают на продолжение роста потоков в десятки и сотни раз.
